Протравливатель Клен-ПСБ-10

Клен-ПСБ-10 протравливает и инкрустирует семена в потоке. Это стационарная барабанная машина непрерывного действия для влажной обработки: препарат наносится, пока зерно движется. Машина не порционная, поэтому останавливать ее ради загрузки и выгрузки камеры не приходится.

Цифры из паспорта такие. На протравливании - до 10 т/ч; замер сделан на семенах пшеницы плотностью не менее 780 кг/куб. м. Инкрустирование идет медленнее, до 2 т/ч: рабочего раствора в этом режиме уходит больше, а пленке нужно время, чтобы закрепиться на оболочке. Питается машина от трехфазной сети 380 В и берет не более 1,9 кВт; полная масса с баком - 506 кг.

ПСБ-10 и культуры Курской области

В Курской области соя стоит в ряду главных культур, рядом с ней сеют озимую пшеницу, кукурузу, подсолнечник и ячмень. Для ПСБ-10 это рабочий набор: паспортные 10 т/ч замерены как раз на пшенице, а соя, у которой оболочка трескается от жесткого перемешивания, проходит барабан без травм. Под сою удобно сразу предусмотреть второй бак - для инокулянта. Машину привозим из Луганска на терминал транспортной компании в Курске (ул. 50 лет Октября, д. 179) либо в хозяйство.

Устройство и принцип работы

Первую дозу препарата семена получают еще на входе. В приемной воронке стоит распылитель, и поток смачивается, пока он рассыпан, а не слежался в слой, - предварительное нанесение идет по россыпи.

После воронки материал оказывается во вращающемся барабане - его диаметр 750 мм. Там семена перемешиваются одно с другим, а препарат при этом растягивается по всей поверхности зерна. Работу эту выполняет вращение самого барабана: отдельного шнека или лопастного вала в зоне обработки нет. Выпускается машина в исполнении, которое семена не травмирует.

Из бака в гидросистему раствор перекачивает перистальтический насос, приводит его шаговый двигатель. Паспортный диапазон регулировки - 0,0-99,9 л/ч. Сам бак вмещает 200 л рабочего раствора, и погружной миксер в нем не выключается. Поэтому препарат остается однородным: концентрация на последней тонне партии та же, что на первой.

Как долго семена остаются в барабане, задают механически - наклоном его рамы, которая стоит на регулируемых опорах. Ось положе - зерно идет через машину дольше, и обработка получается полнее. Настраивают машину под контролем агронома-семеновода. Подачу препарата пересчитывают под фактическую производительность и поправляют уже в работе.

Что входит в поставку

По паспорту в поставке три позиции, каждая по 1 шт.: протравливатель-инкрустатор, бак-дозатор и руководство по эксплуатации.

В самом протравливателе есть:

• рама - сварная, с ограждающей конструкцией;
• барабан, который вращается на клиноременном подвесе, и блок привода;
• устройства загрузки и разгрузки;
• гидросистема с распылителем и трубопроводами;
• бак из пластика на собственной сварной раме;
• миксер, насос-дозатор, пульты управления.

Управление дозатором

Дозатор бака препарата управляется с отдельного блока. На блоке четырехразрядный светодиодный индикатор и четыре кнопки; режимов у него два - «Тарировка» и «Работа». Норма выставляется с шагом 0,1 л/ч, а значит, для следующей партии ее можно в точности повторить. Тарировка нужна потому, что вязкость и плотность у препаратов разные: она привязывает показания индикатора к тому, сколько конкретного раствора подается на самом деле. Подробно об устройстве и настройке узла рассказано на странице бак-дозатора.

Культуры

Круг широкий: зерновые, зернобобовые, масличные, технические. Особо отметим горох, чечевицу и сою. У крупносемянных бобовых оболочка трескается, если перемешивание жесткое, а в ПСБ-10 такого воздействия нет. Так же аккуратно идут пшеница и рапс, кукуруза и подсолнечник - в том числе когда это калиброванные семенные фракции.

Когда меняется сорт или культура, гидросистему и барабан промывают - много времени очистка оборудования не занимает.

Селекционному питомнику, опытной делянке или тому, кто подбирает режим перед потоком, тонны не нужны - там счет на килограммы. Под такие навески завод делает лабораторный Клен-ПСБ-0,01.

ПСБ-10 в линии

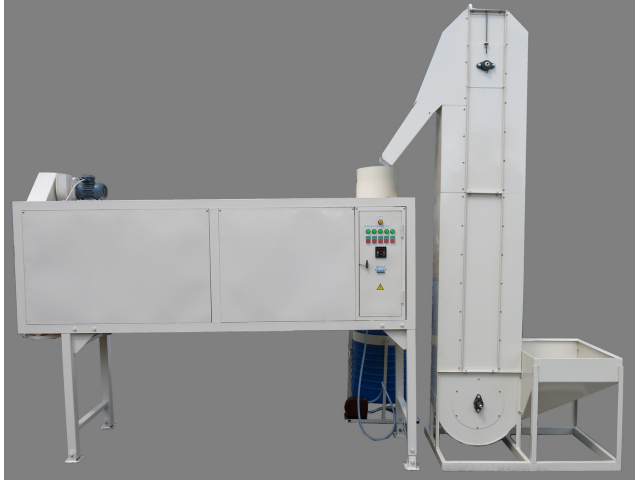

Работать отдельной единицей ПСБ-10 может, но свои возможности полностью показывает внутри линии протравливания семян. В ней семена загружаются, обрабатываются и затариваются одним потоком, ручная перевалка исключена.

Ровный результат получается при одном условии: семена поступают в барабан равномерно. Для работы вне механизированной линии паспорт прямо советует тихоходную норию и промежуточный бункер. Нория тихоходная НЗ-10 подает семена стабильно и не бьет их, а бункер перекрывает провалы подачи, от которых доза препарата на тонну гуляет.

На выгрузке стоят вторая нория и устройство загрузки биг-бэг. Семена уходят прямо в контейнер: ни лопаты, ни хранения на полу между обработкой и тарой нет. Комплект обходится без фундамента - достаточно ровного пола в цехе с бетонным или асфальтовым покрытием.

Когда нужен второй бак-дозатор

Для двухкомпонентных составов протравливатель комплектуют вторым баком и дополнительным распылителем. Контуров становится два: первый подает средство защиты, второй - жидкий инокулянт. Дозируются они раздельно, и норма у каждого своя. Базовая комплектация - один бак объемом 200 л.

Видео

Продаем по заводским ценам и даем 18 месяцев гарантии. И в гарантийный срок, и после него машину обслуживает завод, он же поставляет запчасти. Чтобы мы подобрали комплектацию, расскажите о задаче: какая культура, каков объем партии, каким препаратом работаете и куда зерно идет после обработки. По этим сведениям определим, сколько нужно бак-дозаторов - один или два, брать ли норию с промежуточным бункером, ставить ли узел загрузки биг-бэгов, - и ответим по стоимости и срокам поставки.
