Нория тихоходная НЗ-10

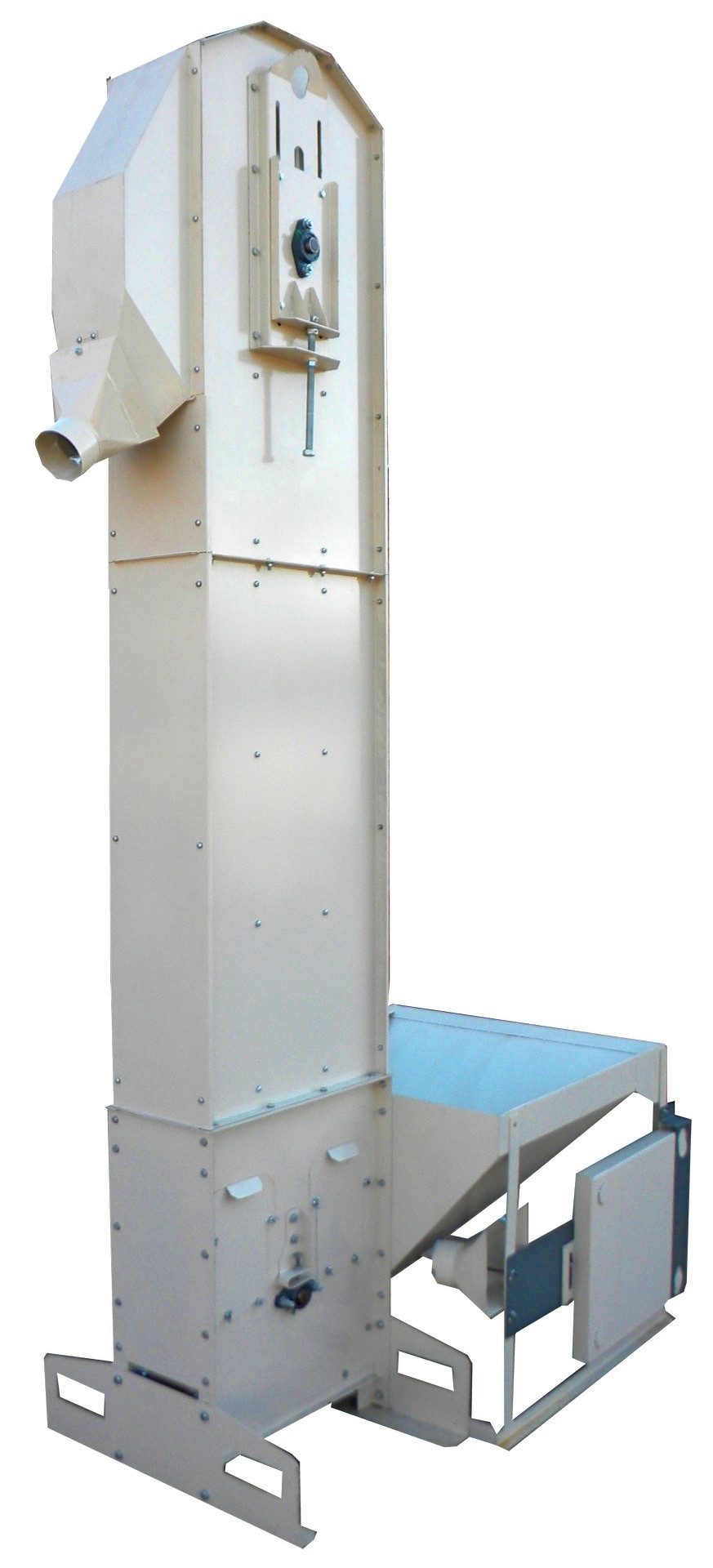

Тихоходная нория НЗ-10 завода «Клен» относится к ковшовым элеваторам: она поднимает по вертикали зерно, семена и прочие мелкие сыпучие материалы. Питание - от сети 380 В, установленная мощность - 1,5 кВт. Паспортная производительность, до 10 т/ч, указана для пшеницы влажностью не выше 15%. По другим культурам цифру не регламентируют: слишком многое зависит от вороха - от его влажности и фракционного состава, от формы и поверхности семян. Материал нория берет из приемного бункера и выдает на высоте выгрузки, откуда он попадает в бункер, в тару или на следующую машину технологической линии.

Главное в НЗ-10 - бережность. Ее проектировали под то, что травмировать нельзя: под семенные партии, под подсолнечник, кукурузу и крупяные культуры, под зерно, которое уже протравили. Ни микротрещин на оболочке, ни сколов, ни дробления после подъема не остается. Отсюда и места, где эта нория работает: семенные и селекционные участки, протравливание, фасовка готовых партий - всюду, где материал поднимают непрерывно и повреждать его недопустимо.

Чем тихоходная нория отличается от обычной

Скоростью ленты - у НЗ-10 она не более 0,8 м/с. Обычная нория черпающе-бросающая: ковш разгоняется и выбрасывает зерно в разгрузочный патрубок. При этом материал бьется и о стенки головки, и сам о себя. Что получается на выходе, знает каждый, кто работал с семенами, - трещиноватость, дробленка, обрушенные и обитые зерна. У НЗ-10 выброса нет вовсе, зерно просто ссыпается через кромку ковша.

Есть и второе отличие - сам ковш. С обратной стороны он выполнен в виде лотка, и этот лоток принимает ссыпающееся зерно и отводит его в зону выгрузки. Без него часть материала рассыпалась бы в головке и по шахте возвращалась вниз. С ним просыпание внутри головки минимально.

Две схемы подъема подробно сравниваются в нашей статье «Тихоходная нория против быстроходной».

Конструкция по узлам

Нория приходит не россыпью деталей, а комплектом готовых узлов.

• Приемный бункер. Вместимость 110 л, шибер-дозатор ручной.
• Башмак нории. Это основание, в котором размещены мотор-редуктор и приводной барабан, то есть привод ленты.
• Нижняя секция. Часть шахты; пульт управления закреплен на ней.
• Верхняя головка. Здесь стоят барабан и винтовой механизм, которым натягивают ленту, а также лоток выгрузки. Есть окно ревизии.
• Лента тяговая с ковшами.

Тяговый орган - норийная лента БКНЛ-65: в 4 слоя, шириной 150 мм. Ковши держатся на болтах и идут с шагом 160 мм; вместимость каждого - 0,8 л. Порции, таким образом, небольшие, зато частые - из них и набирается поток.

Что еще стоит знать о конструкции:

• Корпус нории сам обеспечивает жесткость: секции самонесущие, сварная станина не понадобилась.
• Секции и ковши сделаны из листовой холоднокатаной стали 1,2 мм.
• Подшипники на осях барабанов роликовые, самоцентрирующиеся.
• Натяжение ленты - винтовым механизмом повышенного класса прочности.
• Для ревизии приводного барабана в боковой панели башмака есть быстросъемные окна. В нижней его зоне - люк, тоже быстросъемный, и выдвижной поддон. Сменился транспортируемый материал - башмак вычищают, ничего не разбирая.
• Обод приводного барабана выполнен решетчатым. В контакте с лентой его ребра создают наклонные каналы; по ним семена, оказавшиеся внутри барабана, выходят наружу, и травмирования не происходит.
• Для разгрузки есть насадки, рассчитанные на трубы диаметром 110 мм.

Монтаж без фундамента

Строительной подготовки нория не требует: бетонные и земляные работы не нужны, фундамент тоже. Ее ставят на асфальтовый или бетонный пол, лишь бы он был ровным, - в ангаре, на складе, на крытом току, на площадке элеватора. Габаритные размеры - 2120 x 1290 x 3160 мм. Масса - не более 210 кг. Без переходника загрузочная высота равна 2 250 мм.

Разбирать норию для перестановки не надо. В опорах башмака оставлены прямоугольные окна, в которые входят вилы погрузчика, - так машину и переносят по цеху, и перевозят, причем стоя, в вертикальном положении. Наполнение ковшей настраивают ручным шибером-дозатором на бункере. Ориентиров два: фактический поток вороха и производительность следующей машины в линии.

Нория для курских токов и семенных участков

Соя, кукуруза и подсолнечник, которые сеют в Курской области, на подъеме повреждаются легче других, и тихоходная нория здесь не роскошь. Озимую пшеницу и ячмень она поднимает так же бережно. Учтите одно: 10 т/ч записаны для пшеницы влажностью не выше 15%, а влаги в регионе обычно хватает - на более сыром ворохе цифра будет иной, и наполнение ковшей подбирают шибером. Доставка из Луганска - до терминала «Деловых Линий» в Курске (ул. 50 лет Октября, д. 179) либо сразу в хозяйство.

Вариант с переключателем потоков

Как работает это исполнение, видно по линии протравливания семян: норий НЗ-10 там две. Одна стоит на входе и подает семена в протравливатель-инкрустатор Клен-ПСБ-10. Ее комплектуют увеличенным приемным бункером - промежуточной емкостью, благодаря которой поток семян в барабан получается ровным.

Другая НЗ-10 стоит на выгрузке, и именно она дополнена переключателем потока. Зерно оператор подает по очереди в два приемника. Идет наполнение первого - на втором меняют тару, предварительно его освободив. После переключателя обработанный материал попадает на устройство загрузки биг-бэг. Останавливать линию при каждой смене контейнера не нужно: протравливатель остается в непрерывном режиме.

Области применения

• Семена: станции подготовки семян, семенные и селекционные станции.
• Зерно: хлебоприемные пункты, элеваторы, зерноочистительные комплексы типа ЗАВ, сушильные комплексы КЗС.
• Переработка: маслоэкстракционные производства, мукомольные и комбикормовые предприятия.
• Фермерские хозяйства.

Загрузка возможна тремя способами - ленточным конвейером, из мягких контейнеров биг-бэг и вручную из мешков; приемный бункер подходит для каждого. К нории завод по отдельному заказу поставляет тележку для контейнеров биг-бэг: контейнер на ней сначала вывешивают, чтобы наполнить, а затем везут заполненным.

Патент

Конструкция НЗ-10 запатентована: патент РФ RU 2 737 177 C1.

Сообщите, с какой культурой работаете и сколько нужно поднимать, - предложим исполнение НЗ-10 (если надо, с переключателем потоков) и назовем цену. Отгрузка по России с завода в Луганске.
