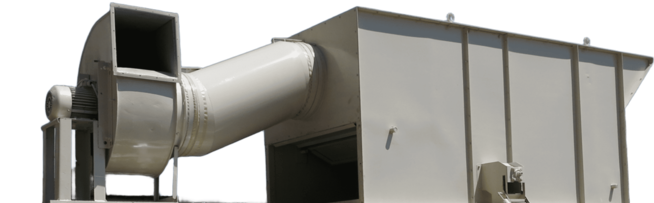

Аспирационная камера Клен-КА

Чего не различает решето и что различает воздух

Решета барабанного сепаратора сортируют ворох по размеру. Только вот обрывок соломы, полова, щуплое или битое зерно часто проскакивают в то же отверстие, что и семенная фракция: по геометрии их не разделить. Зато у них другая парусность, и на этом работает аспирационная камера Клен-КА. Это авторская разработка нашего завода, а работает она в паре с барабанным сепаратором Клен-БСЗ.

Задача камеры - забрать из вороха пыль, легкие и мелкие примеси, то есть все, с чем решетам возиться бессмысленно. Делит материал воздушный поток. Полновесное зерно для него слишком тяжелое: оно проходит сквозь камеру и отправляется дальше по линии. А что легче зерна, то поток поднимает и уносит из машины прочь. От размера частиц такая очистка не зависит.

Как идет воздух и где оседает пыль

На входе ворох ложится ровным слоем на всю ширину камеры. Благодаря этому продувается поток целиком, а не одна его верхушка. Воздух гонит вентилятор. Скорость рассчитана так, чтобы примеси поднимались, а полноценные семена воздух не уносил.

Из камеры запыленный воздух попадает в циклон - он входит в комплект. Частицы в циклоне теряют скорость и оседают, наружу воздух выходит уже очищенным. Отходы копятся в одном месте, по цеху ничего не разлетается. Поэтому камере не нужна открытая площадка: ее спокойно ставят в закрытом помещении.

Место камеры в линии

В комплексе подготовки семян камера относится к секции первичной очистки. Машины в этой секции идут одна за другой так:

1. приемный бункер;
2. тихоходная нория НЗ-10;
3. аспирационная камера Клен-КА;
4. циклон;
5. барабанный сепаратор Клен-БСЗ;
6. вторая нория НЗ-10, у нее есть переключатель потока;
7. устройство, которое загружает контейнеры биг-бэг.

Нория забирает ворох из приемного бункера и поднимает его к камере. После продувки материал, уже без пыли, поступает в барабанный сепаратор и на решетах расходится по фракциям. Предварительно очищенное зерно ссыпается в контейнеры: его ждет хранение либо следующая обработка. Как этот участок вписан в общую схему, видно на странице, где описана линия очистки семян.

Сильнее всего эффект виден на свежеубранном ворохе, который пришел прямо от комбайна: растительных остатков, обломков колоса и пыли в нем больше всего. Нужна камера и вне линии. Если сепаратор стоит сам по себе, его тоже комплектуют камерой, и схема при этом прежняя - подача, продувка, циклон, решетный барабан.

Для хозяйств Курской области

Когда курское хозяйство само готовит семена - сои, озимой пшеницы, ячменя, - камера встает в самое начало линии и принимает ворох первой после нории. Когда сепаратор Клен-БСЗ работает на току один, камеру ставят перед ним. В обоих случаях назовите в заявке модель сепаратора: под нее мы и посчитаем камеру. Отправляем ее вместе с циклоном из Луганска - транспортной компанией до терминала в Курске (ул. 50 лет Октября, д. 179) либо прямо в хозяйство.

Что получает хозяйство

• Решетному сепаратору легче. Ворох попадает в барабан без пыли, и решета сортируют зерно, а не пыль с мелким сором.
• Решета чистят реже. Отверстия залепляют именно пыль и растительные остатки. Если их сняли еще на входе, рабочее сечение барабана держится дольше.
• В помещении чище. Пыль не садится на оборудование, на пол и на рабочие места операторов, а организованно уходит в циклон.
• Фракции ровнее. Легкие частицы проходят сквозь решета заодно с семенной фракцией и портят ее чистоту. Камера убирает их из вороха заранее.

Параметры камеры зависят от производительности сепаратора, с которым ей предстоит работать. Уточняем их, когда считаем комплектацию.
